   Комплекс для тестирования и ремонта компьютеров "PC POWER PCI-2.22"


Внутри статей 1 -->

Описание и состав PC POWER PCI-2.22
Особенности комплекса
Принципы функционирования
Состав комплекта PC POWER PCI-2.22

Описание и состав PC POWER PCI-2.22

Новый PC POWER PCI-2.22 - полнофункциональный программно-аппаратный комплекс, предназначенный для всестороннего тестирования и ремонта компьютеров на базе процессоров Intel: 386, 486, Pentium III/IV и др.; AMD: Athlon, Duron и их аналогов. Тестер представляет собой плату расширения компьютера, устанавливаемую в 33МГц, 32-х разрядный PCI слот. Комплекс позволяет выполнять ряд диагностических тестов, запускаемых из установленного на плате ПЗУ, ориентированных на выявление системных ошибок и конфликтов оборудования, при этом в состав входит широких набор инструментов для аппаратной диагностики материнской платы.
Специализированная плата-тестер PC POWER PCI-2.22
Специализированная плата-тестер PC POWER PCI-2.22

PC POWER PCI-2.22 имеет встроенный USB интерфейс, позволяющий реализовать полностью дистанционный процесс диагностики системы. При отсутствии второго компьютера результаты тестирования можно наблюдать на цифровом индикаторе и светодиодах (PASS, FAIL,SKIP). В новом комплексе контроль напряжений питания материнской платы осуществляется специализированной микросхемой мониторинга, контролирующей как расположение питающих напряжений в пределах нормы, так и величины пульсации. Также возможен визуальный контроль основных системных сигналов шины PCI (CLK,RST,#FRAME).
Наличие встроенного USB интерфейса также используется для проверки исправности USB портов тестируемого компьютера (в этом случае проверяемый порт компьютера соединяется прилагаемым кабелем с USB портом на плате тестера).

Перехват управления и запуск управляющей программы тестера, и проведение полного тестирования материнской платы возможен в 3 режимах:

перехват управления кода BIOS (режим форсированного старта)
на этапе PCIROM SCAN, в процессе выполнения POST
с помощью перехвата INT 19h по завершению POST
Это позволяет выполнять поиск неисправностей на разных этапах инициализации системы: на самой ранней стадии загрузки компьютера, в процессе инициализации программы BIOS (до появления РОST кодов) и после нее, но перед загрузкой операционной системы при помощи запуска встроенного кода управляющей программы тестера "PC POWER PCI-2.22" на центральном процессоре (CPU).
В случае повреждения системного BIOS (включая BootBlock), комплекс позволяет выполнить перепрограммирование микросхемы BIOS в режиме форсированного старта!

Особенности комплекса

К особенностям комплекса относятся:
Аппаратно - реализованный режим пошаговой POST диагностики с декодированием в реальном времени всех POST кодов. (Время удержания каждого POST кода задается пользователем). В рамках режима - остановка POST диагностики и переход в пошаговый режим на определенном номере POST кода, или при появлении заранее определенного значения кода.
Расположенная на плате тестера ОЗУ размером 128 Кб позволяет в режиме форсированного старта выполнять тестирование без оперативной памяти компьютера. Т.е. Минимальная конфигурация для полного тестирования системы: материнская плата, процессор, блок питания (BIOS не требуется!).

Автомониторинг, позволяющий в фоновом режиме контролировать питающие напряжения и пульсации в заданных заранее пределах, и выдавать сигнал при их превышении или понижении.

Возможность визуального мониторинга состояний шины PCI: адрес-данные (32 бита), для выявления замыкания или обрыва линий.

Полнофункциональный режим скриптов, позволяющий пользователю формировать и сохранять в энергонезависимую память комплекса свою тестовую последовательность на базе существующих алгоритмов с индивидуальными параметрами для каждого теста.

Режим аппаратного подсчета частоты PCI шины.

Возможность выбора разрядности шины декодируемого адреса для POST кодов(8 или 16 бит), что позволяет выполнять мониторинг как порта 80h(стандартный диагностический порт большинства материнских плат), так и порта 1080h(для плат ATIRS300/RS350 на системных платах ASUSTeK Computer, Gigabyte Technology)и 2080h (для тех же плат компаний PC Partner, Sapphire и др), где данная реализация продиктована особенностями системной логики.

Поддерживаемая во всех 3-х режимах работа с микросхемой BIOS, включающая возможности чтения, стирания, программирования, верификации (при условии поддержки чипсета и самой микросхемы программный обеспечением комплекса).

Возможность быстрого обновления (около 7 минут) внутреннего программного обеспечения платы PC POWER PCI-2.22, посредством USB интерфейса.

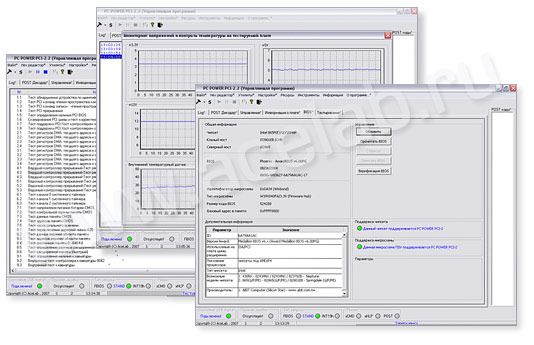

Программное обеспечение комплекса PC POWER PCI-2.22
Программное обеспечение комплекса PC POWER PCI-2.22

Принципы функционирования

Комплекс предназначен для максимально быстрой диагностики состояния материнской платы, определения причины неисправности, оценки рациональности ремонта и выполнение допустимых ремонтных действий.
Полноценное применения USB интерфейса позволяет сделать процесс тестирования полностью дистанционным и автоматизированным, что удобно в ситуации повреждения видеосистемы или отсутствия видеокарты или монитора, и в случае повреждения BIOS, когда видео система не инициализирована. При этом управление комплексом и визуализация результатов осуществляется из специализированного приложения Windows, содержащего все необходимые данные и инструменты для проведения полноценной диагностики.

Комплекс содержит широкий набор возможностей для диагностики системной платы, состояние которой не позволяет центральному процессору (CPU) начать выборку кодов из ПЗУ и их исполнение. В данном случае доступны следующие действия, результат которых может указать на причину неисправности:

визуальный контроль наличия всех необходимых питающих напряжений;
измерение значений и величин пульсаций всех питающих напряжений;
визуальное наблюдение за состоянием системных сигналов;
мониторинг состояний линий адреса и данных PCI шины;
проверка наличия и стабильности частоты PCI шины;
возможности пошаговой POST диагностики.
Запуск внутренней управляющей программы комплекса осуществляется из расположенной на плате ОЗУ, и может выполнятся в зависимости от настроек в 3-х режимах.
Режим форсированного старта. Полезен в случае повреждения кода BIOS или при зависании на этапе POST диагностики, и невозможности её завершения. В этом случае, внутренняя программа комплекса, используя расположенную на плате ОЗУ, инициализируется и позволяет выполнить собственное тестирование всех элементов и узлов системной платы, либо использовать встроенные интерактивные утилиты. При этом все управление и мониторинг результатов осуществляется из специализированного приложения из комплекта поставки. При отсутствии USB соединения (в автономном режиме) процесс диагностики отображается на встроенных индикаторах в формате собственных POST кодов и их результатов.

Режим запуска на этапе PCIROM scan. Полезен в случае невозможности системы завершить выполнение инициализирующих последовательностей вследствие неразрешимых конфликтов оборудования, заведомо некорректных значений системных параметров или неисправности какого-либо компонента системы. В этом случае внутренняя управляющая программа комплекса запускается в соответствии со спецификацией PCI шины на одном из этапов POST диагностики. Используя собственную видеосистему материнской платы или USB интерфейс,позволяет выполнить полное тестирование системы, индивидуальную диагностику отдельного компонента, изменить значения критичных системных параметров, применением интерактивных утилит, получить дополнительную информацию о системе. В данном режиме все тесты осуществляются без использования функций BIOS, при помощи специализированных алгоритмов, что позволяет протестировать систему на устойчивость и функциональность без применения прерываний BIOS.

Режим запуска по прерыванию INT 19h. Полезен в случае необходимости тестирования системы при полностью завершенной последовательности POST диагностики, но без загрузки (или при невозможности такой загрузки) какой-либо ОС. Используя специальные программно-аппаратные алгоритмы внутренняя управляющая программа переопределяет системное прерывание 19h,вызываемое по завершению POST диагностики, для реализации собственного запуска. В данном режиме возможно полноценное использование всех диагностических и информационных возможностей комплекса, так как применяются уже проинициализированные к этому моменту сервисные функции BIOS. При этом тестирование осуществляется без участия специфических драйверов какой-либо ОС.
Комплекс PC POWER PCI-2.22 поставляется с техническим руководством, в котором описаны методики диагностики и ремонта материнских плат, описанием функционирования основных компонентов системной платы и способов их диагностики.

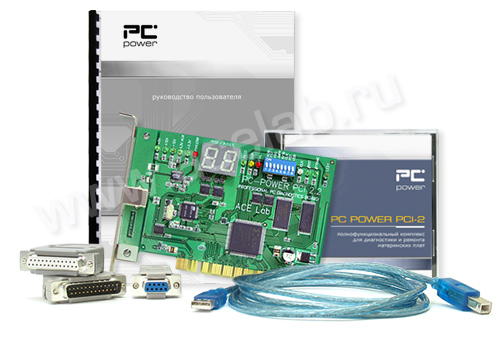

Состав комплекта PC POWER PCI-2.22

В комплект поставки PC POWER PCI-2.22 входит:

Плата контроллер PC POWER PCI-2.22
Набор специализированных тестовых заглушек на периферийные порты материнской платы
USB кабель
Программное обеспечение PC POWER PCI-2.22
Инструкция по эксплуатации
Состав комплекта PC POWER PCI-2.22
Состав комплекта PC POWER PCI-2.22

На сайте производителя Вы можете найти: список поддерживаемых чипсетов, программное обеспечение PC POWER PCI-2 и описание утилит.

Описание устаревшей версии комплекта PC POWER PCI-2 доступно здесь.
