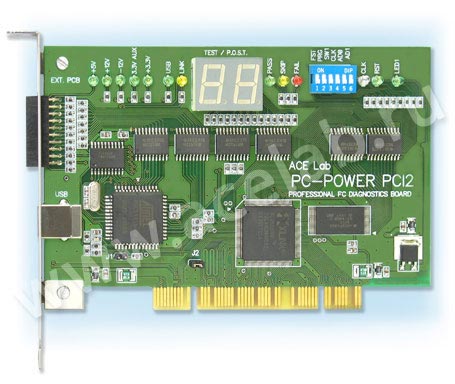

Новая PC POWER PCI-2 - полнофункциональный программно - аппаратный комплекс, предназначенный для тестирования и ремонта компьютеров на базе процессоров Intel: 386, 486, Pentium III/IV; AMD: Athlon, Duron и их аналогов. Тестер представляет собой плату расширения компьютера, устанавливаемую в 33МГц, 32-х разрядный PCI слот. Комплекс позволяет выполнять ряд диагностических тестов, запускаемых из установленного на плате ПЗУ, ориентированных на выявление системных ошибок и конфликтов оборудования.

Кроме тестов в управляющую программу входят интерактивные утилиты, в числе которых: редактирование 4 Гб памяти, конфигурационных пространств устройств шины PCI, работа с портами ввода-вывода, чтение и редактирование MSR (MODEL-SPECIFIC REGISTERS) процессора, редактирование значений ячеек CMOS памяти с корректировкой контрольных сумм.

PC POWER PCI-2 имеет встроенный USB интерфейс, предназначенный для передачи на второй компьютер результатов тестирования, что позволит использовать тестер при неисправном мониторе или видеоадаптере. Информация в этом случае отображается и анализируется с помощью специализированного приложения, входящего в комплект поставки. В плате реализована возможность обновления управляющей программы с использованием интерфейса USB. При отсутствии второго компьютера результаты тестирования можно наблюдать на цифровом индикаторе и светодиодах (PASS, FAIL,SKIP). На плате имеется контроль напряжений питания и основных системных сигналов шины PCI (CLK,RST). Наличие встроенного USB интерфейса используется для проверки исправности USB портов тестируемого компьютера (в этом случае проверяемый порт компьютера соединяется прилагаемым кабелем с USB портом на плате тестера).
Перехват управления и запуск управляющей программы тестера возможен в 3 режимах:

перехват управления кода BIOS (Forsed Start Mode) 1;
на этапе ROM SCAN в процессе выполнения POST;
с помощью перехвата INT 19h по завершению POST.
Это позволяет выполнять поиск неисправностей на разных этапах инициализации системы: на самой ранней стадии загрузки компьютера, в процессе инициализации программы BIOS (до появления РОST кодов) и после нее, но перед загрузкой операционной системы при помощи запуска встроенного кода управляющей программы тестера "PC POWER PCI-2" на центральном процессоре (CPU).

Возможности PC POWER PCI-2

В возможности тестера входит способность перехватывать запуск программы BIOS (Forced Start Mode) и выполнения собственного тестирования и инициализации системы, что позволит определить причину неисправности при поврежденном коде BIOS 2.

В управляющую программу включены следующие возможности:

возможность обновления управляющего кода тестера, с применением USB процессора, установленного на плате,
отображение POST кодов (возможен выбор порта декодирования, из 3-х доступных значений) и состояний основных линий питания материнской платы, вычисление текущей частоты PCI шины,
3 режима запуска управляющей программы PC POWER PCI-2 - для тестирования компьютера на разных этапах инициализации;
отображение POST кодов (возможен выбор порта декодирования, из 3-х доступных значений) и состояний основных линий PCI и линий питания материнской платы, аппаратное вычисление текущей частоты PCI шины.
Программное обеспечение PC POWER PCI-2 включает следующий возможности:
тестирование основных элементов и узлов материнской платы на самом низком уровне при помощи специально разработанных алгоритмов;
тестирование внешних портов с применением специализированных заглушек (COM, LPT, USB...);
получение полной информации о всех элементах компьютера, как определенной в процессе выполнения тестов, так и заложенной производителями элементов;
большой набор встроенных утилит:
- просмотр и редактирование памяти компьютера;
- просмотр и редактирование CMOS памяти;
- работа с портами ввода-вывода;
- просмотр и редактирование MSR регистров процессора;
- получение информации об устройствах шины PCI;
- просмотр и редактирование пространства конфигурации устройств шины PCI;
- копирование винчестеров в режиме UDMA (режим определяется винчестером);
- чтение параметров подключенных к компьютеру USB устройств;
- просмотр DMI информации.

1 Режим на этапе тестирования
2 Данная возможность находится на стадии разработки.
