PC-3000 for SCSI

"PC-3000 for SCSI" - программный комплекс предназначенный для всестороннего тестирования, ремонта и совместно с Data Extractor - восстановления данных пользователя с поврежденных SCSI HDD. Он позволяет одновременно осуществлять работу с HDD в количестве от 1-го до 15-и и выполнять тесты и сервисные операции для каждого из них независимо от других, например на одном запустить тест чтения, на другом тест записи, на третьем копирование данных и т.д. Работа с накопителями осуществляется через стандартный SCSI HOST контроллер, который в комплект поставки не входит и приобретается дополнительно. Восстанавливаемые SCSI HDD могут быть подключены и отключены от контроллера без перезагрузки компьютера и перезапуска утилиты. В комплект поставки входит специализированная плата PC-KEY позволяющая программно управлять питанием одного тестового накопителя. Для питания других подключенных HDD SCSI необходимо использовать внешний, стандартный блок питания PC.

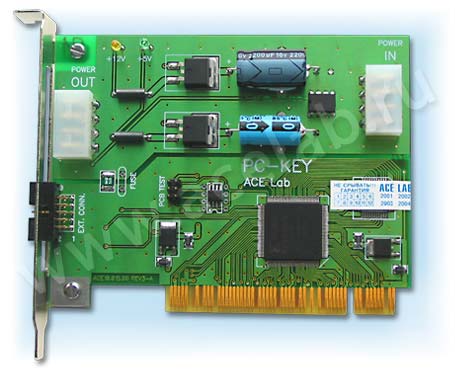

Контроллер управления питанием PC-KEY


Принципы функционирования

Программа имеет оригинальный, удобный, интуитивно понятный интерфейс аналогичный программе комплекса PC-3000 for Windows.

Тестирование предусматривает выполнение различных операций с HDD, и полностью перекрывают его возможности в соответствии со спецификацией SCSI для HDD. Ниже приведен список тестирующих операций.

Выполнение элементарных тестов (проверка готовности, рекалибровка, самодиагностика, чтение паспорта, остановка/запуск шпинделя).
Верификация поверхности.
Тесты чтения, записи, поиска.
Комплексный тест HDD, который включает в себя все указанные выше тесты.
Чтение и просмотр таблиц дефектов PLIST и GLIST.
Скрытие дефектов.
Низкоуровневое форматирование HDD.
Запуск short self-теста HDD.
Программа осуществляет тестирование производительности HDD и индикацию ее в виде графиков. Скорость обмена показывается в Мбайт/сек для команд, связанных с обменом данными или в количестве обработанных LBA за секунду, для тестов не передающих данные, например, верификации поверхности.

Программа снабжена редактором секторов, который позволяет просматривать и редактировать выбранные участки поверхности, а также сохранять их в файл.

Программа PC-3000 for SCSI позволяет создавать имидж HDD. Копирование осуществляется с одного на несколько накопителей одновременно. Эта функция полезна в случае, когда HDD-источник имеет сбойные сектора и необходимо восстановить данные с него, но из-за зависания или сбоев в работе сделать это не удается.

Программа позволяет сохранить любой участок поверхности HDD в файл на другой HDD и затем записать эти данные на выбранный HDD. Эта возможность также может быть применена для тиражирования HDD или восстановления данных.

Большим достоинством "PC-3000 for SCSI" является то, что работа с HDD ведется на максимально возможной скорости, которая для всех операций, связанных с передачей данных (чтения, записи, тиражирования, копирования) определяется возможностями HOST контроллера SCSI. Так, при применении современных контролеров Ultra320, у которых скорость передачи между буфером HDD и контроллером составляет 320 Мбайт/сек., скорость передачи будет уже ограничиваться не контроллером, а максимальной скоростью передачи данных канала чтения самого накопителя между поверхностью HDD и его буфером, которая в современных HDD не превышает 90 Мбайт/сек. Из этого следует, что при подключении к контроллеру, например, 4-х HDD Ultra320 и запуске на всех 4-х теста чтения или создания имиджа данных из одного HDD на 3 других, скорость передачи данных на каждом из HDD будет приближаться к максимально возможной - 60-80 Мбайт/сек, и равняться той, которая будет показана при подключении к контроллеру единственного HDD. При одновременной верификации поверхности максимального количества HDD - до 15-ти, скорость верификации будет максимальной и равняться скорости, которая будет показана при подключении единственного HDD. Например, скорость верификации или чтения всей поверхности HDD с емкостью 73 Гбайта составляет примерно 24 минуты. Скорость одновременной верификации всей поверхности 5-ти HDD с такой же емкостью составит те же 24 минуты.


Программное обеспечение PC-3000 for SCSI

Структура программного обеспечения включает кроме универсальной утилиты - наличие в комплексе PC-3000 for SCSI специализированных утилит для работы в технологическом режиме с HDD SCSI. В настоящий момент это только одна специализированная утилита для HDD SCSI IBM-HGST которая позволяет проводить тестирование этих HDD в технологическом режиме, сохранять и восстанавливать служебную информацию. В случае обнаружения ошибки эта утилита использует для индикации дополнительный список фирменных кодов ошибок UEC - Unit Error Code, недоступных из универсальной утилиты. Этот UEC-list детализирует причину возникновения ошибки и во многих случаях позволяет очень точно определить, почему возникает ошибка и возможные пути ремонта HDD или восстановления данных.

Сейчас разрабатывается аналогичная, специализированная утилита для HDD Maxtor-Quantum. В планах разработка утилиты для HDD Seagate.

В "PC-3000 for SCSI" реализована возможность написания собственных тестов на встроенном языке программирования Visual Basic Script. Из этого языка можно получить доступ ко всем функциям "PC-3000 for SCSI" будто оконный интерфейс, работа с базой данных, подача любых команд SCSI, работа с буфером данных и т.д.

Все результаты тестов можно сохранять в файлы или базу данных, для чего для каждого HDD заводится свой каталог с уникальным именем. Результаты можно использовать для дальнейшего просмотра или использовать в последующих тестах. При работе ведется протоколирование всех действий. Протокол можно сохранить в файл для дальнейшего просмотра.

Программный комплекс "PC-300 for SCSI" может функционировать под управлением следующих операционных систем: Microsoft Windows 98/ME, Windows 2000, Windows XP.

Требования к аппаратной конфигурации компьютера определяются требованиями операционной системы.

Обязательно наличие и инсталляция SCSI адаптера.

Программа поставляется с техническим руководством с подробным описанием интерфейса SCSI и всех компонентов SCSI-системы - кабели, коннекторы, терминаторы, сигналы, сообщения, команды и т.д. В нем описаны принципы работы с программой и основные методы ремонта и диагностики SCSI HDD.

В описании на специализированную утилиту для HDD IBM-HGST приведены основные данные на все семейства этих фирм. В нем даны рекомендации по ремонту и диагностике этих HDD.


Состав комплекта PC-3000 for SCSI

Контроллер управления питанием PC-KEY
Кабель питания
Инструкция по эксплуатации
Программное обеспечение PC-3000 for SCSI
