Комплекс
для ремонта HDD IDE "PC-3000 for DOS" |
 ДАННОЕ
ОБОРУДОВАНИЕ УСТАРЕЛО, ОПИСАНИЕ НОВЫХ ВЕРСИЙ ДОСТУПНО ЗДЕСЬ... |
|
|
Внутри статей 1 -->
Назначение
Основные принципы восстановления HDD при помощи "РС-3000 (DOS)"
Плата-тестер "РС-3000 PRO (ISA)"
Поддержка зарегистрированных пользователей "РС-3000 (DOS)"
Наиболее часто задаваемые вопросы (FAQ)
История комплекса
Комплект поставки PC-3000 Ver.14.51 (DOS)
Назначение
Программно-аппаратный комплекс "РС-3000 Ver.14.51 (DOS)" предназначен для
ремонта и восстановления HDD с интерфейсом IDE (АТА), форм факторов 3", 2.5",
емкостью от 20 Мб до 128 Гб, производства: Maxtor, Seagate, Western Digital, IBM,
Fujitsu, Quantum, Samsung, Conner, Teac, Kalok, Daeyoung.
Использование РС-3000 позволяет ремонтировать 50-80% неисправных HDD. Высокая
эффективность ремонта достигается за счет использования специального
технологического режима работы накопителя (аналогично тому, как это делается
самими производителями HDD - Techno Mode, Supper Mode, Kernel Mode, Safe Mode),
в котором доступны такие операции, как: восстановление формата нижнего уровня (Low-Level
Format); восстановление служебной информации, хранящейся на служебных
(отрицательных) дорожках накопителя (Resident Mikrocode); восстановление или
изменение параметров в паспорте диска (Identify Drv); замена дефектных секторов
и дорожек на резервные или их исключение из работы накопителя (Assigne,
Realocation, Skipping Defects); переконфигурация HDD путем исключения из работы
неисправных областей магнитных поверхностей или отключение неисправных магнитных
головок, а также снятие пароля с запароленных HDD.
Основные принципы восстановления HDD при помощи "РС-3000 (DOS)"
Комплекс "РС-3000 (DOS)" работает под управлением любого персонального
компьютера PC (от i386 до Pentium IV) имеющего один свободный слот расширения
ISA. Базовой аппаратной частью "РС-3000 (DOS)" является специальная плата-тестер
"PC-3000 PRO" (ISA).
Ремонтируемый накопитель подсоединяется к плате-тестеру и внешнему источнику
питания +5В, +12В (обычному источнику питания PC) или адаптеру управления
питанием PC-3K PWR, установленному на плату PC-3000 PRO. Программное обеспечение
комплекса устанавливается на управляющем компьютере и занимает порядка 170 Мб.
Первоначальная диагностика накопителя осуществляется при помощи универсальной
утилиты "PC-3000АТ". Результаты диагностики выводятся на экран управляющего
компьютера и могут быть сохранены в файл или распечатаны.
Непосредственно ремонт накопителей осуществляется при помощи специализированных
утилит, которые индивидуальны для каждого семейства HDD (см. "Программное
обеспечение комплекса РС-3000"). Процесс восстановления накопителей можно
разделить на несколько этапов:
восстановление поврежденной служебной информации (Resident Mikrocode);
тестирование сервометок и скрытие дорожек с разрушенными сервометками;
внутреннее форматирование (Low-Level Format). Эту процедуру выполняет сам
накопитель без участия управляющего компьютера;
поиск дефектных секторов (Media scan) и их скрытие (Assigne, Realocation,
Skipping Defects). Скрытие осуществляется за счет резервной зоны накопителя,
специально предназначенной для этого.

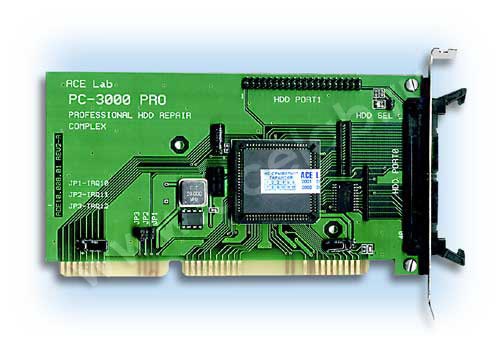

Плата-тестер "РС-3000 PRO (ISA)"
Плата-тестер "РС-3000 PRO" для шины ISA построена с использованием заказного
ASIC чипсета и имеет следующие отличительные особенности:
наличие встроенного контроллера прерываний;
наличие встроенного таймера-счетчика позволяет более точно производить измерение
временных параметров;
наличие аппаратного буфера обмена и аппаратной системы контроля данных позволяет
тестировать накопители в режимах PIO MODE 4, 3, 2, 1, 0. Это дает возможность
тестировать как современные, так и довольно старые HDD;
на плате установлен дополнительный (запараллеленный) разъем IDE и разъем для
подключения внешнего светодиода выбора накопителя.
Дополнительно на плату "PC-3000 PRO" может быть установлен адаптер управления
питанием HDD - "РС3К-PWR", который позволяет автоматизировать процесс
восстановления накопителей.
Плата "PC-3000 PRO" совместно с установленным адаптером "РС3К-PWR" используется
в комплексе для восстановления данных пользователя "Data Extractor (ISA)".
Поддержка зарегистрированных пользователей "РС-3000 (DOS)"
консультационная линия по телефону и e-mail по вопросам ремонта HDD;
INTERNET-конференция по вопросам ремонта HDD (вход через пароль);
техническая поддержка на web-сайте www.acelab.ru (вход через пароль);
индивидуальный INTERNET ящик для обновлений (вход через пароль).
Наиболее часто задаваемые вопросы (FAQ)
Вопрос: Для чего нужна плата-тестер "PC-3000 PRO"?
Ответ: Плата "PC-3000 PRO" позволяет подключать ремонтируемый накопитель, как
дополнительное устройство компьютера. Это позволяет управлять питанием
ремонтируемого винчестера не выключая компьютера и избегать конфликтных ситуаций
с его штатным оборудованием. Так же решается вопрос защиты системы в случае
подключения винчестера с неисправной электроникой. "PC-3000 PRO" обладают еще
рядом качеств которые позволяют убыстрять и оптимизировать процесс
восстановления HDD, см. Плата-тестер "PC-3000 PRO".
Вопрос: Работает ли комплекс "РС-3000 (DOS)" под Windows?
Ответ: Комплекс работает под Windows 9x, но без загруженной оболочки GUI (режим
эмуляции DOS). Некоторые утилиты комплекса используют таймер, поэтому работа в
многозадачной среде оказывается некорректной. "PC-3000 for Windows" таких
ограничений не имеет.
Вопрос: Чем отличаются "PC-3000 (DOS)" и "PC-3000 for Windows", заменяет ли одна
другую?
Ответ: Нет не заменяет, а скорее дополняет. Версия "PC-3000 (DOS)" содержит
огромные наработки по восстановлению HDD, но имеет ограничение в 128 Гб, связано
это с тем, что для номера цилиндра выделяется тип переменной word. Версия
"PC-3000 for Windows" построена, на совершенно новом программном ядре и такого
ограничения не имеет. Хотя в Windows версию не могут быть включены модели HDD
прошлых лет из-за их отсутствия для отладки. По этому для полноценной работы
необходимо иметь оба этих комплекса (см. программное обеспечение комплекса
PC-3000).
Вопрос: Возможно ли восстанавливать информацию пользователя с HDD используя
только "PC-3000", не приобретая "Data Extractor".
Ответ: Возможно, если потеря данных на HDD связана, с разрушенными служебными
модулями HDD, запорченным транслятором (при целых исходных таблицах) и пр. Но
невозможно, если HDD неустойчиво читает, читает с ошибками, имеет повреждения
магнитных поверхностей или головок, или имеет разрушения логической структуры
данных.
Вопрос: Какие возможности для ремонта предоставляет РС-3000 для тех HDD которых
нет в перечне ремонтируемых накопителей?
Ответ: В состав комплекса входят универсальные утилиты "РС-3000АТ" и "PC-DEFECTOSCOPE"
которые позволяют диагностировать и ремонтировать любые HDD с интерфейсом IDE.
Но эффективность ремонта при помощи специализированных утилит комплекса
безусловно намного выше.
История комплекса
Ver.14.51 - февраль 2005 г.
В нее вошли новые семейства для накопителей Samsung VICTOR, PUMA, VICTOR PLUS,
VERNA. Подверглись модернизации утилиты для HDD WD, IBM, MAXTOR.
Ver.14.01 - сентябрь 2004 г.
В данное обновление вошли утилиты для HDD: Maxtor, IBM, WD, Seagate.
Ver. 14 - март 2004 г.
В состав комплекса добавлены новые семейства HDD, и существенно улучшены
технологии ремонта существующих: Maxtor, IBM, WD, Fujitsu, Quantum
Ver. 12 - апрель 2003 г. (Комтек-2003).
В состав комплекса добавлены утилиты для ремонта накопителей WD (DA, EB, AB, BB,
JB), IBM (DJN, DPT, DTL, AVR, AVA), Maxtor (DSP, POKER), Seagate (Uxx).
Ver. 11 - апрель 2002 г. (Комтек-2002).
В состав комплекса включены утилиты для ремонта накопителей Quantum, Maxtor, а
так же впервые утилиты для ремонта накопителей IBM (с 02.08.02).
Ver. 10.10 - апрель 2001 г. (Комтек-2001).
В состав комплекса включены утилиты для ремонта накопителей Fujitsu, Quantum,
Western Digital. Старую плату -контроллер "РС-3000AT" заменила новая плата
"РС-3000 PRO".
Ver. 9.40 - ноябрь 2000 г.
Ver. 9.02 - май 2000 г.
Ver. 9.00 - январь 2000 г.
Ver. 8.52 - ноябрь 1999 г.
Ver. 8.50 - июль 1999 г.
В комплекс впервые включены утилиты для ремонта накопителей Fujitsu.
Ver. 8.02 - февраль 1999 г.
Ver. 8.01 - январь 1999 г.
Ver. 8.00 - декабрь 1998 г.
Ver. 7.31 - июль 1998 г.
Ver. 7.30 - апрель1998 г.
Ver. 6.70 - январь 1998 г.
В комплекс впервые включены утилиты для ремонта накопителей Quantum
Ver. 6.30 - октябрь 1997 г.
Ver. 6.20 - август 1997 г.
В составе комплекса уже около 40 утилит для ремонта накопителей Western Digital,
Seagate, Conner, Maxtor, Samsung и других производителей.
Ver. 6.01 - май 1997 г.
Ver. 6.00 - апрель 1997 г. (Комтек-97).
Ver. 5.60 - январь 1997 г.
Ver. 5.10 - ноябрь 1996 г.
Ver. 4.30 - сентябрь 1996 г.
Ver. 4.21 - август 1996 г.
Ver. 4.20 - июль 1996 г.
Ver. 4.01 - май 1996 г.
Ver. 4.00 - апрель 1996 г. (Комтек-96).
Ver. 3.80 - февраль 1996 г.
Ver. 3.60 - ноябрь 1995 г.
Ver. 3.30 - июль 1995 г.
Ver. 3.00 - апрель 1995 г. (Комтек-95).
Ver. 2.50 - январь 1995 г.
Ver. 2.10 - сентябрь 1994 г.
Ver. 2.00 - апрель 1994 г. (Комтек-94).
Первая версия комплекса в составе которой кроме универсальной утилиты РС-3000AT
включена специализированная утилита для ремонта HDD Western Digital семейства
WD93044.
Комплект поставки PC-3000 Ver.14 (DOS)

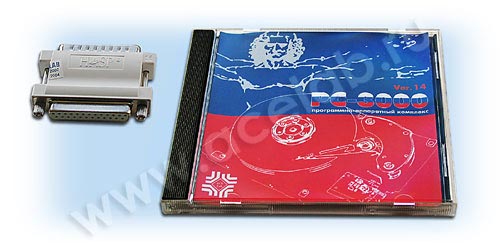

Электронный ключ защиты - 1 шт.
Тестер "РС-3000 PRO" для шины ISA - 1 шт.

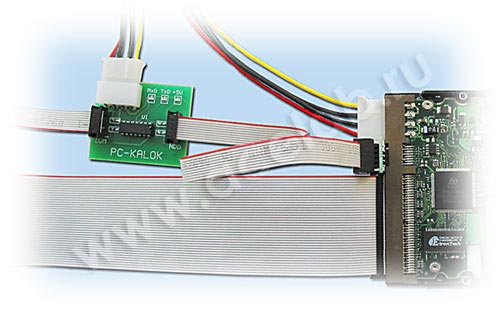

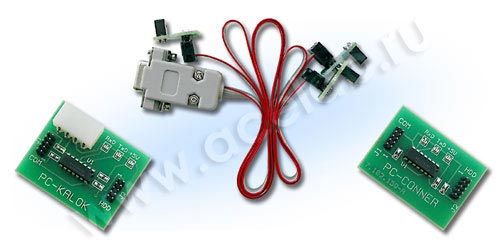

Адаптер "РС-KALOK" - 1 шт.
Адаптер "РС-CONNER" - 1 шт.
Переходник "РС-QUANTUM" - 1 шт.
Переходник "PC-SEAGATE" - 1 шт.
Переходник "PC-TEAC" - 1 шт.
Интерфейсный кабель IDE (40 pin) - 1 шт.
Кабель "COM" (9 pin) для подключения адаптеров "РС-KALOK" и "РС-CONNER" к
СОМ-порту управляющего компьютера - 1 шт.
Кабель "HDD" (10 pin), для подключения адаптеров "РС-KALOK" и "РС-CONNER" к
технологическому разъему накопителей или к переходникам "РС-QUANTUM", "PC-SEAGATE"
и "PC-TEAC" - 1 шт.
Техническая документация - 1 книга
ПО комплекса "РС-3000 Ver.14.51", база данных компонентов HDD (фотографии, PDF и
др.) CD-ROM - 1
